概述

防火門是建筑內防火分區、防火間隔的重要組成部分，可有效阻止火勢蔓延、煙氣擴散，將大火控制在預定范圍內；同時又是人員疏散、消防員撲救火災的必經關口。防火門處于正確的工作狀態對阻止火勢蔓延、人員疏散和撲救火災均起著至關重要的作用。

防火門監控主機能夠對防火門的開關狀態進行監控，對處于非正常狀態的防火門給出報警信號，提醒消防設施管理人員使其恢復到正常工作狀態，確保其功能完好，這對防火安全至關重要。因此，國家規范GB50016-2014《建筑設計防火規范》要求常開防火門應能在火災時自行關閉，并應具有信號反饋功能，GB50116-2013 《火災自動報警系統設計規范》要求在建筑中配置防火門監控系統。

參考標準

GB 50116-2013《火災自動報警系統設計規范》

GB 50016-2014《建筑設計防火規范》

GB 25506-2010《消防控制室通用技術要求》

GB 29364-2012《防火門監控器》

防火門監控系統組成

防火門作為最常見的消防設備之一，按照開啟狀態分為常閉防火門和常開防火門。常閉防火門平常在閉門器的作用下處于關閉狀態；常開防火門平時在電動閉門器的作用下保持開啟狀態，當發生火災時，自動釋放防火門，防火門在閉門器和順位器的作用下關閉。

GB50016-2014《建筑設計防火規范》規定：設置在建筑內經常有人通行處的防火門宜采用常開防火門。除允許設置常開防火門的位置外，其他位置外的防火門均應采用常閉防火門。

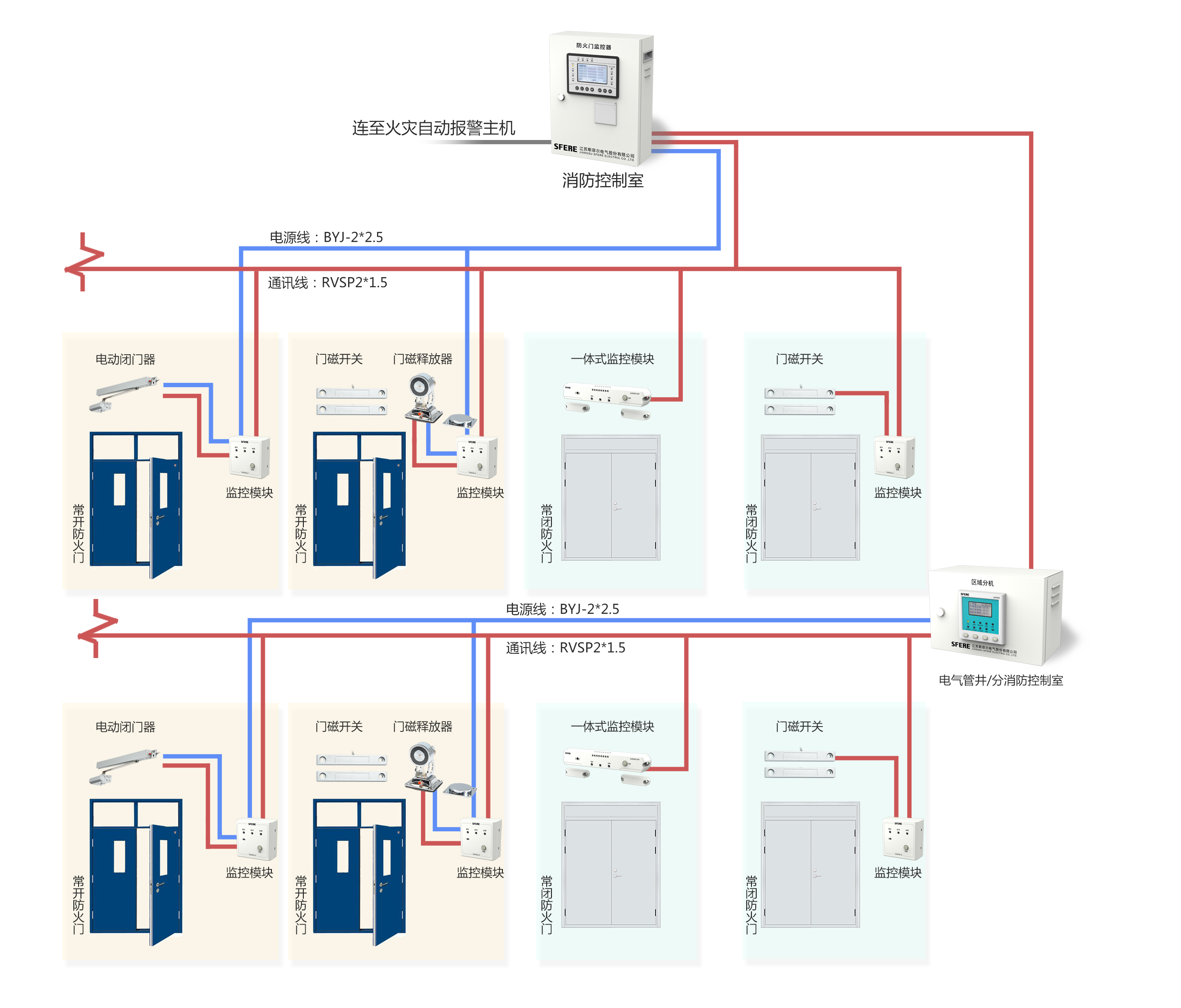

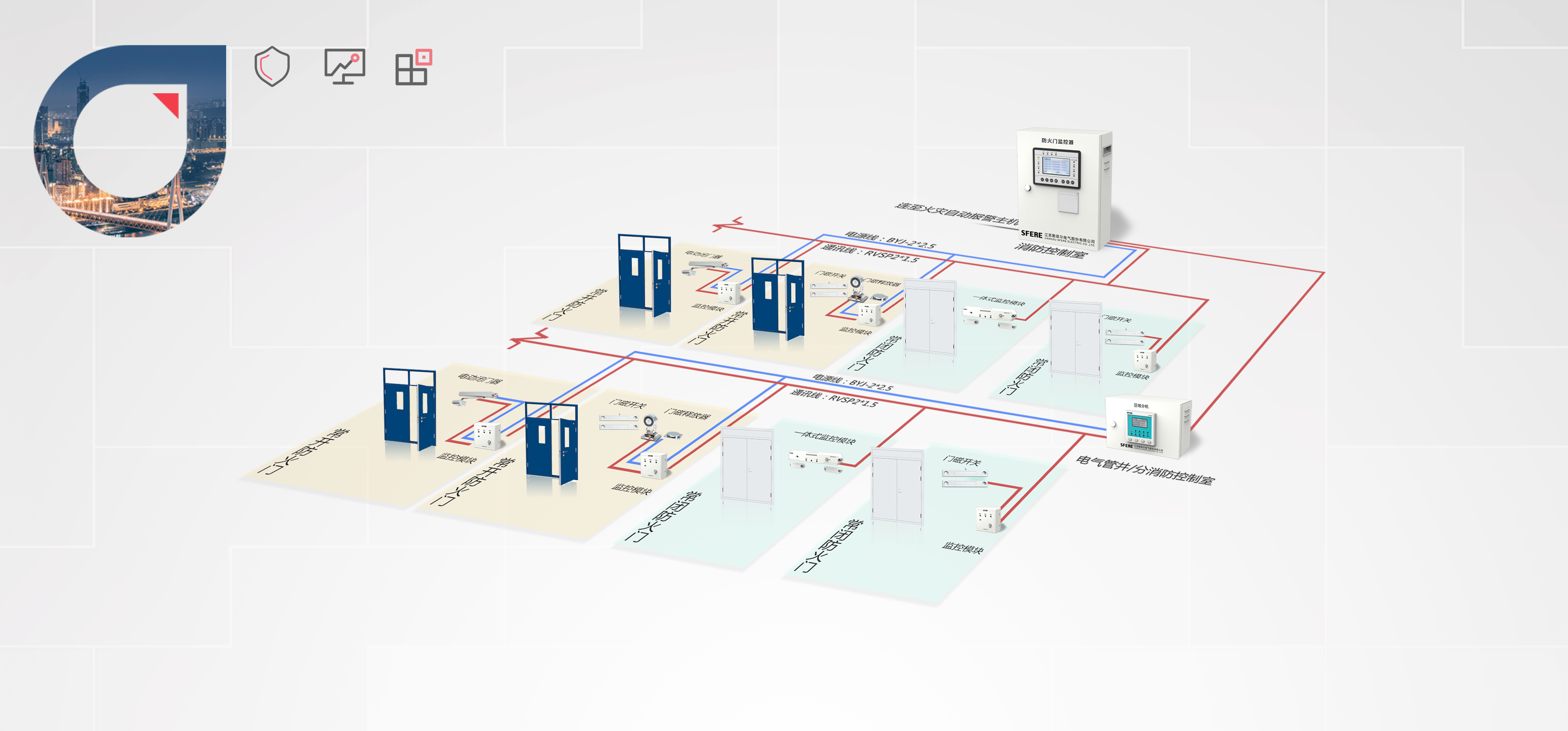

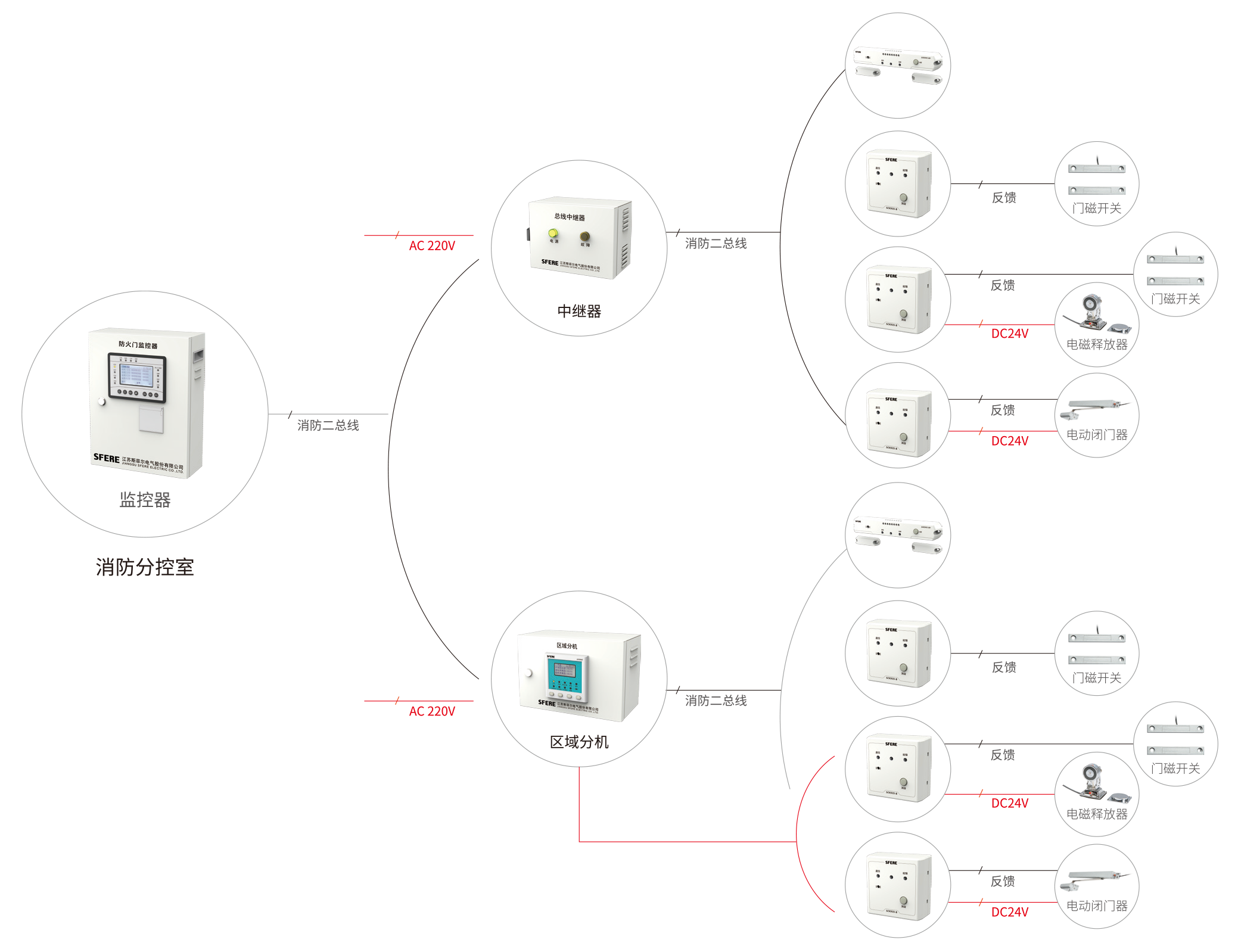

防火門監控系統由防火門監控器、區域分機、中繼器、監控模塊、門磁開關、電磁釋放器、電動閉門器、機械閉門器等設備組成。

監控主機設置于消防控制室內，可對各種防火門的狀態信息進行實時顯示，故障報警和存儲。還可以通過RS232/485通訊與火災自動報警主機連接，上傳狀態信息及接收聯動信息。

防火門系統的聯動控制設計，應符合下列規定：

1．應由常開防火門所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號應由火災報警控制器或消防聯動控制器發出，并應由消防聯動控制器或防火門控制器聯動控制防火門關閉。

2．疏散通道上各防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器。

當主機與監控模塊的供電距離不超過500米時，可采用主機與監控模塊直連你的方式進行配置。主機采用消防二總線通訊，通訊距離1200米，自帶DC24V輔助電源供電，供電距離可達500米。主機自帶備用電源，當主電斷電時可連續運行3小時。

當主機到監控模塊的供電距離超過500米時，可通過增加區域分機或中繼器來延長通訊距離。

區域分機：安裝于電氣管井或分消防控制室內，采用四線制方式與監控模塊連接。對該區域內防火門終端設備進行管理（包括狀態反饋、通訊狀態反饋等）。區域分機自帶備用電源，當主電斷電時可連續運行3小時。

中繼器：安裝于電氣管井或分消防控制室內。采用兩線制方式與監控模塊連接，延長通信距離、提高帶載能力，布線施工方便。

防火門監控系統特點

1. 防火門監控系統配置靈活，對于小型單體建筑可采用主機與監控模塊直連方案，造價經濟。對于大型群體建筑可通過增加區域分機和中繼器的方案來延長通訊距離，提高帶載能力，滿足客戶需求。

2. 防火門監控系統采用與火災自動報警相同的消防二總線通訊方式，支持星型、環形、枝干型等多種布線方式，布線方便，通訊距離長。

3. 防火門監控系統采用DC24V安全電壓工作，主機和區域分機帶備用電源，當主電斷電時可連續運行3小時，安全可靠。

4. 主機配置多種上行通信接口，有RS485/232通訊接口，RJ45以太網接口，方便接入火災自動報警系統。

監控功能

實時監測
實時監控包括“常開門”與“常閉門”兩個界面，可根據需要切換查看當前所監測的所有常開防火門或常閉防火門的實時狀態。

報警及故障記錄
當現場發生通信總線故障、對外供電電源故障、監控模塊與執行機構間連接線故障等時，監控器在最長100秒內檢測到故障狀態，顯示界面立即自動跳轉至“當前故障”界面。

歷史記錄查詢
監控器自動記錄發生的所監控的防火門故障及監控系統其他故障記錄，通過“故障查詢”可查詢到所有記錄。

用戶分級管理
監控設備系統分二級權限，分別為普通權限和高級權限，默認用戶為操作員（普通權限）和管理員（高級權限）。通過“用戶管理”菜單登錄、退出管理員權限。

系統運行信息
可在設備信息菜單中查詢防火門監控模塊設備信息：監控器所接各類監控設備的在線數和總數。

配置方案

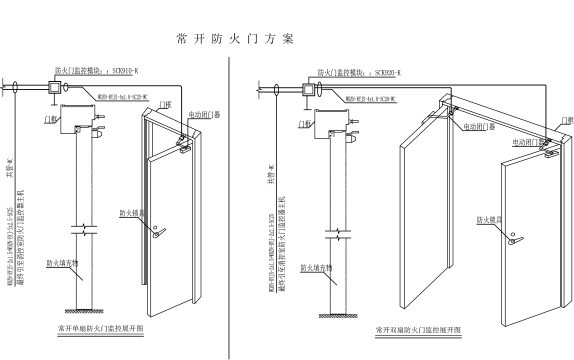

常開門配置方案

常開門采用分體式監控模塊和電動閉門器方案，即雙扇常開防火門在左右兩扇門門框處各安裝一臺BS860電動閉門器，在門旁墻體上安裝一個SCK920-K防火門監控模塊；單扇常開防火門在門框處安裝一臺BS860電動閉門器，在門旁墻體上安裝一個SCK910-K防火門監控模塊。

BS860電動閉門器集機械閉門器、電磁釋放器、門磁開關功能于一體，既能監測防火門開關狀態，又能遠程控制關閉，且電動閉門器采用DC24V供電，斷電關門，可靠性更高。SCK900系列防火門監控模塊標準86配電盒，底座插接，明管、暗管均可，既安裝方便，又簡潔美觀。通信采用消防二總線通訊方式，支持星型、環型等多種布線方式，對于建筑內樓層放線可節約大量人力物力。

常閉門配置方案

常閉門采用一體式監控模塊方案，即雙扇常閉防火門在門框頂部安裝一個SCK920-BY防火門監控模塊，單扇常閉防火門在門框頂部安裝一個SCK910-BY防火門監控模塊。

SCK900-BY系列一體式防火門監控模塊，集成門磁開關監測防火門狀態功能，無需另裝配件，結構小巧，易于安裝。DC24V工作電壓，通信總線供電，通信采用消防二總線通訊方式，支持星型、環型等多種布線方式，對于建筑內樓層放線可減少大量線材和人工。

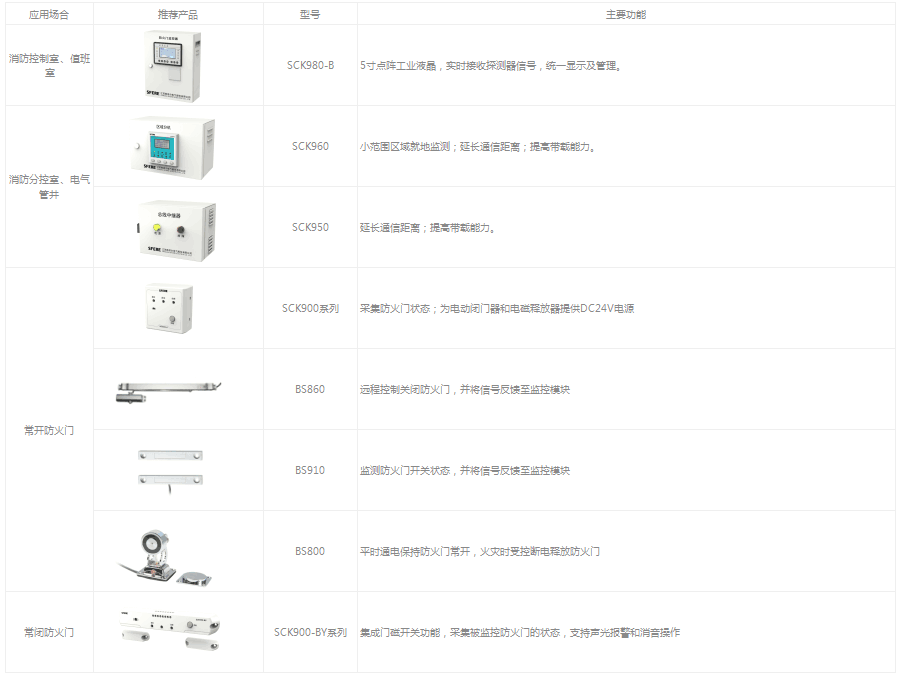

產品介紹

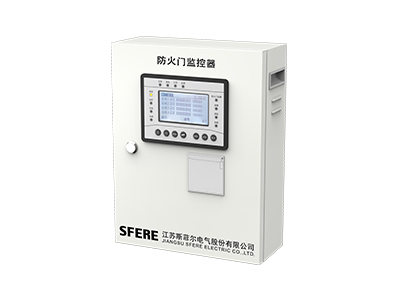

SCK980-B防火門監控器

特點
? 可選 1/2/3/4 路消防無極性二總線通訊接口，可連接64/128/192/ 256個監控模塊；
? 具備聲光報警功能并顯示故障回路，支持消音、自檢功能和復位功能；
? 實時接收來自監控模塊的監控信號，在任何時候，當防火門開啟、關閉、發生故障時，能獨立和集中管理；
? 2路開關量輸入；
? 2路繼電器輸出；
? 帶1路RS485通信接口，1 路 RJ45 以太網接口；
? 自備打印機，方便打印報警記錄；
? 自備后備電源，保證8小時內連續供電。
功能
? 監控報警，故障報警，自檢，信息顯示及查詢
應用場景
? 消防控制室、值班室

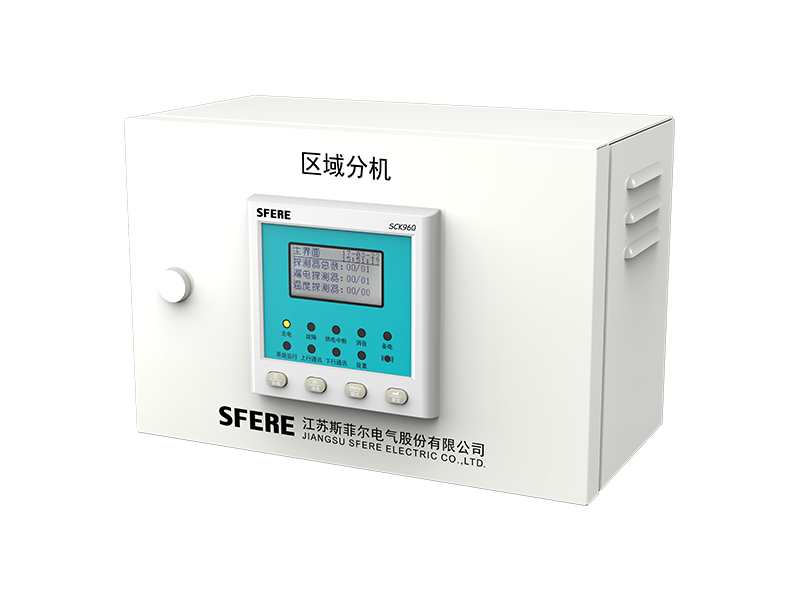

SCK960防火門區域分機

特點
? 具備下行消防二總線通訊接口，可延長系統通信距離1200m；
? 可延長SCK900防火門監控系統的供電距離500m，保障系統供電可靠；
? 具備上行消防二總線通訊接口，可連接SCK980-B監控器，實現系統統一管理；
? 具備聲光故障報警功能，支持消音、自檢功能和復位功能；
? 自備后備電源，主備電電源自動切換，有效保障設備可靠運行
功能
? 延長通訊距離，提高帶載能力
應用場景
? 消防分控室、電氣管井

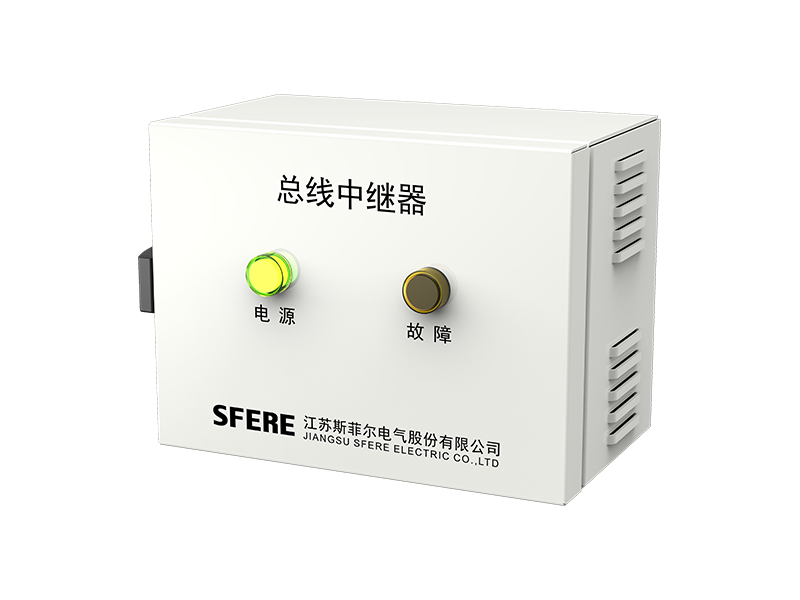

SCK950防火門中繼器

特點
? 主要用于延長消防二總線的通信距離及提高消防二總線的帶載能力。
? 最大可提高通信距離1200米。
? 供電距離延長500米，可帶載64組常閉防火門監控模塊、32組單扇常開防火門。監控模塊（16組雙扇常開防火門監控模塊）。
? 消防二總線相連，采用透傳方式、適用于我司任意消防二總線主機。
? 總線短路時自動切斷總線電源，暫停通信，短路恢復后，通信自動恢復
? 現場就地取消防電源為工作電源，靈活構建大容量監控系統
功能
? 延長通訊距離，提高帶載能力
應用場景
? 消防分空室、電井

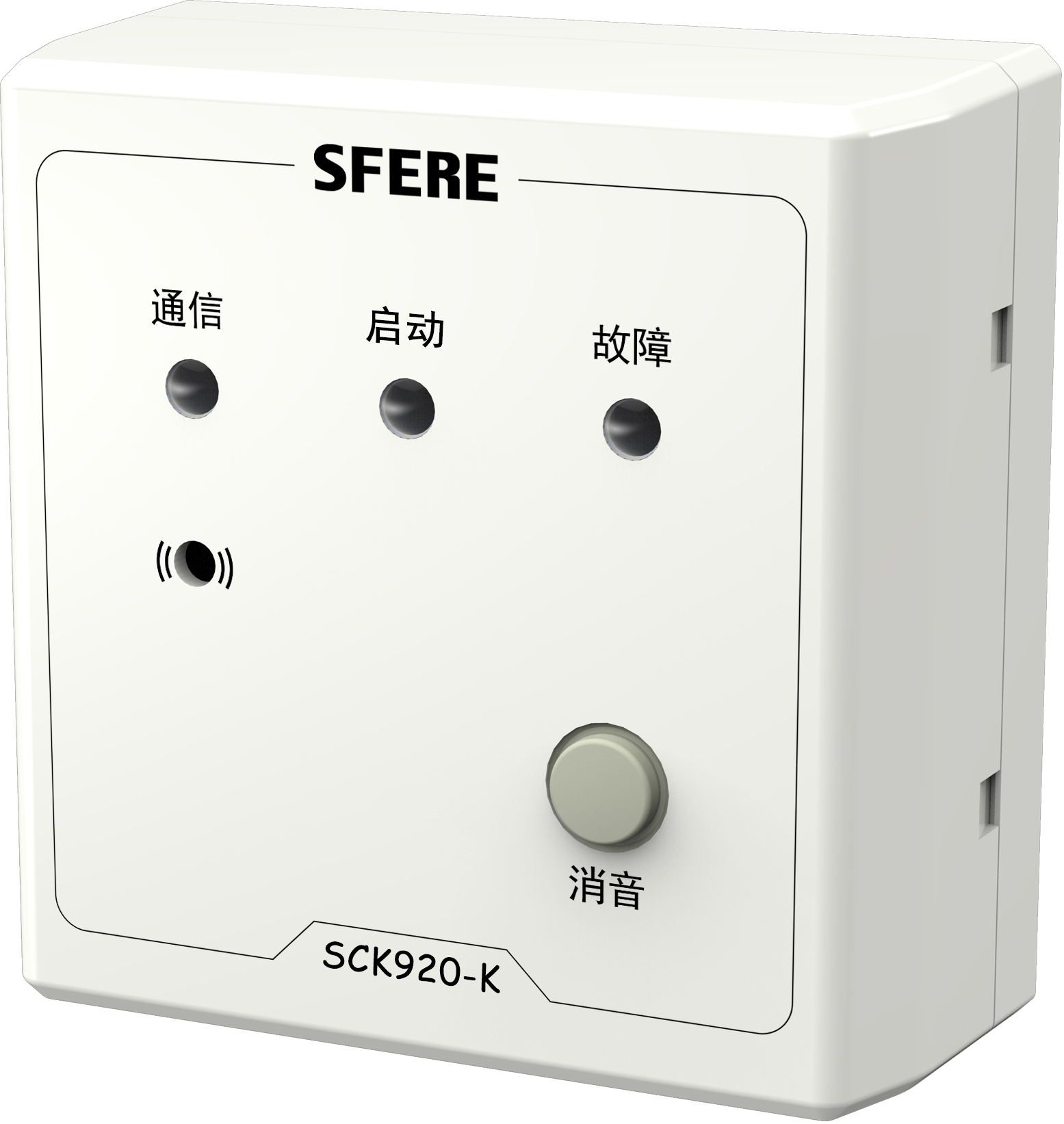

SCK900分體式防火門監控模塊
- 特點
  ? 采用DC24V工作電壓，確保裝置穩定及人身安全；
  ? 采用消防二總線與監控器、區域分機遠程通信；
  ? 實時監控防火門關閉、打開及故障狀態；
  ? 為電動閉門器和電磁釋放器提供DC24V電源；
  ? 控制電動閉門器斷電和開啟；
  ? 支持聲光報警和消音操作。
- 功能
  ? 監控報警、通信
- 應用場景
  ? 常開防火門

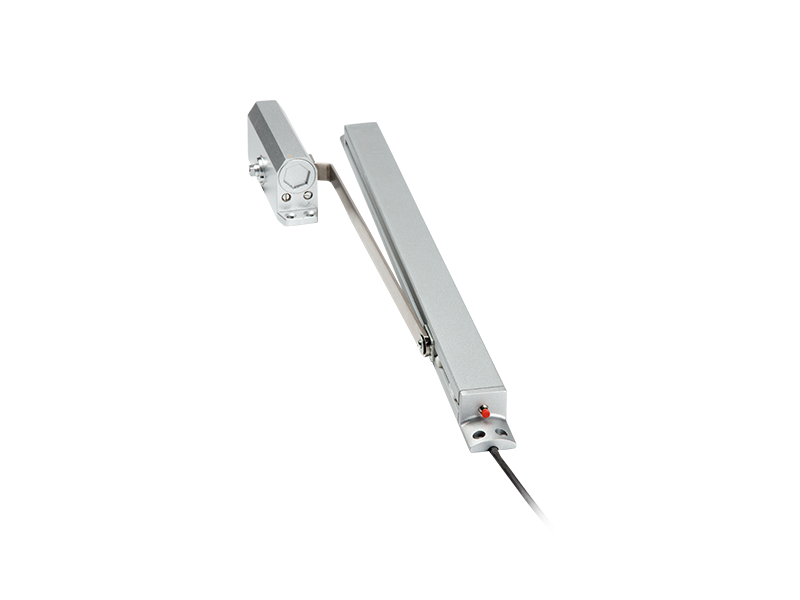

BS860防火門電動閉門器
- 特點
  ? 平時常供DC24V電，斷電關門，可靠性更高；
  ? 具有二級緩沖調速功能，防火門關閉平緩；
  ? 推門面、拉門面均可安裝，可控角度0~150度；
  ? 平時可手動按鍵釋放關門，緊急情況時，接收火警信號，自動斷電關門。
- 功能
  ? 遠程控制、信號反饋
- 應用場景
  ? 常開防火門

BS910門磁開關

特點
? 感應防火門開合動作，發出常閉或常開的開關信號；
? 安裝方式簡單，采用螺絲固定，可監測任意單開門，雙開門；
? 有效距離30±5mm；
功能
? 信號反饋
應用場景
? 常開/閉防火門

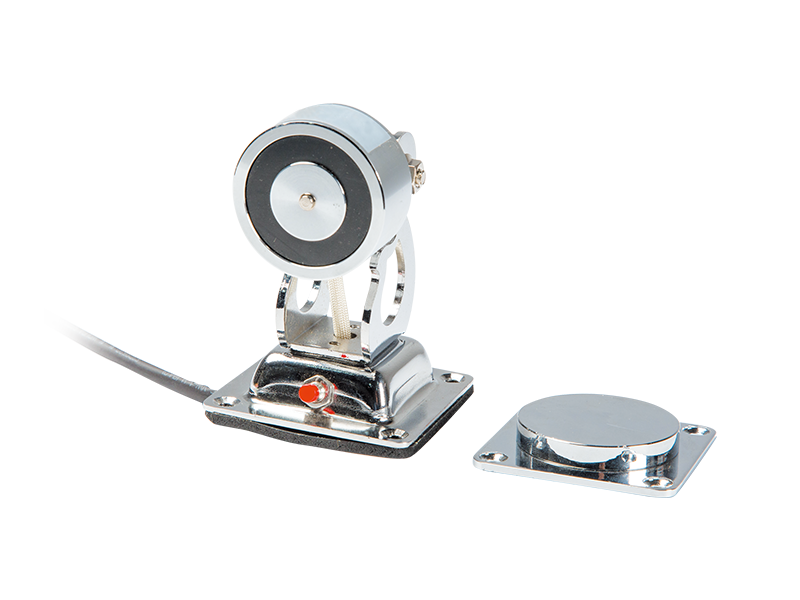

BS800電磁釋放器

特點
? 遠程控制關閉防火門；
? 全金屬結構、強力型配置，故障率低；
? 具有手動釋放按鈕，產品吸力大，斷電釋放不留余磁；
? 平時通電保持防火門常開，火災時受控斷電釋放防火門，防火門在機械閉門器作用下自行關閉；
? 純電磁原理、結構簡單、質量可靠。
功能
? 遠程控制
應用場景
? 常開防火門

SCK900-BY一體式防火門監控模塊
- 特點
  ? 采用DC24V工作電壓，總線供電，無需外接電源；
  ? 采用消防二總線與監控器、區域分機遠程通信；
  ? 實時監控防火門開啟、關閉及故障狀態；
  ? 支持聲光報警和消音操作。
- 功能
  ? 監控報警、通信
- 應用場景
  ? 常閉防火門

配置方案
